隨著科學技術的發展，電子設備的結構越來越復雜，對其所應用的電子元器件的性能要求也越來越高。而接插件的性能、可靠性則直接影響到電子設備的性能及可靠性。這就使得接插件的結構設計、制造工藝、裝配等過程環節技術難度加大，不可靠因素增多，且變得更加復雜，因此，對接插件的檢測方法進行研究就顯得愈加重要。

Part One 應用實測

使用合適的檢測設備可以對連接器的毛邊、變形、劃傷、壓傷、缺料、色差、盲孔等各類缺陷進行快速精準檢測，還能夠測量連接器的輪廓尺寸等數據，高效快速地判斷產品是否合格。

01 檢測實物

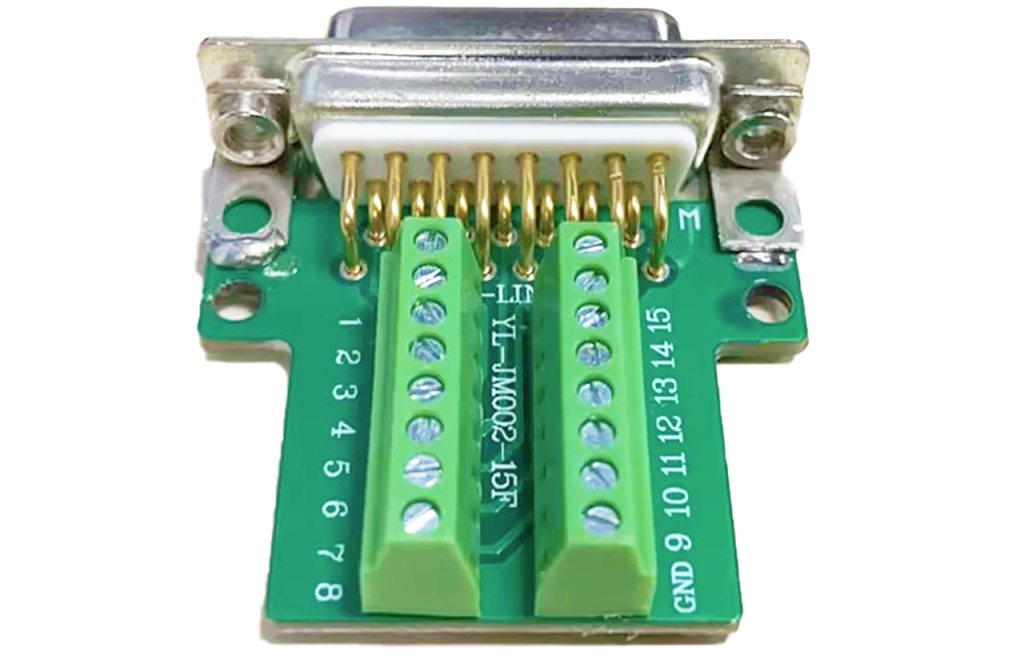

本次測試的樣品如下圖所示。

02 檢測要求

03 檢測過程

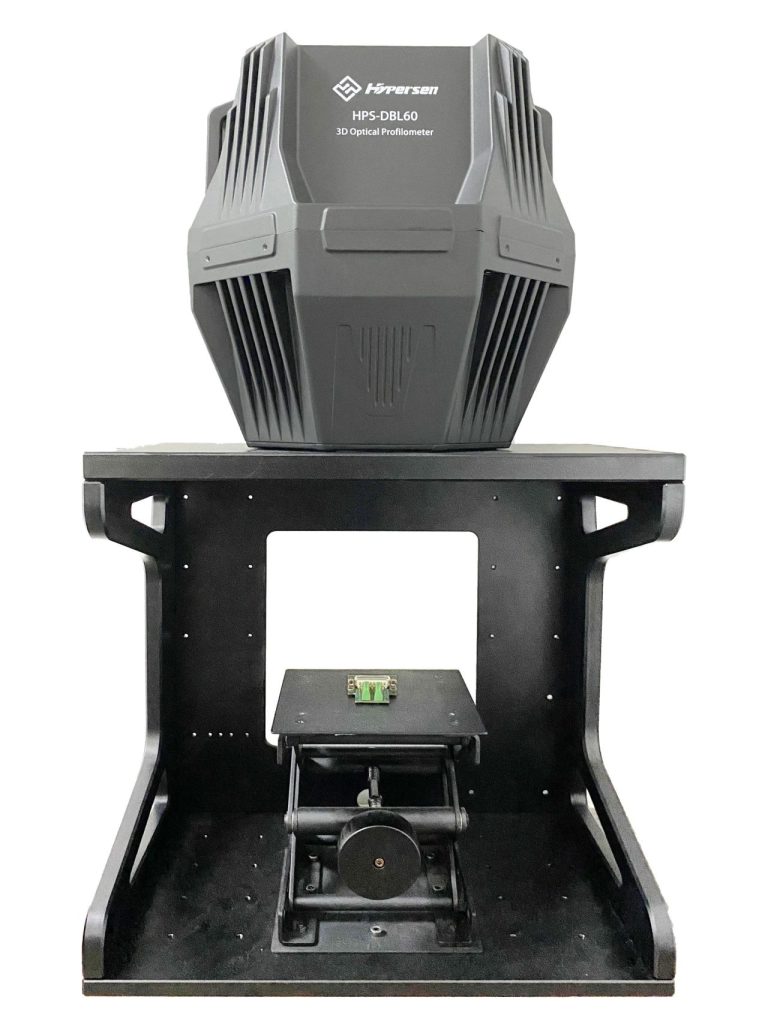

采用3D閃測傳感器HPS-DBL60對樣品進行掃描。

HPS-DBL60采用新型3D閃測技術，無需一秒即可完成62*62mm工作區域的2D尺寸和3D輪廓的測量，具備識別精度高、測量視野廣和檢測節拍快等特點，重復測量精度可達到1μm，可滿足既定測量要求。

檢測結果

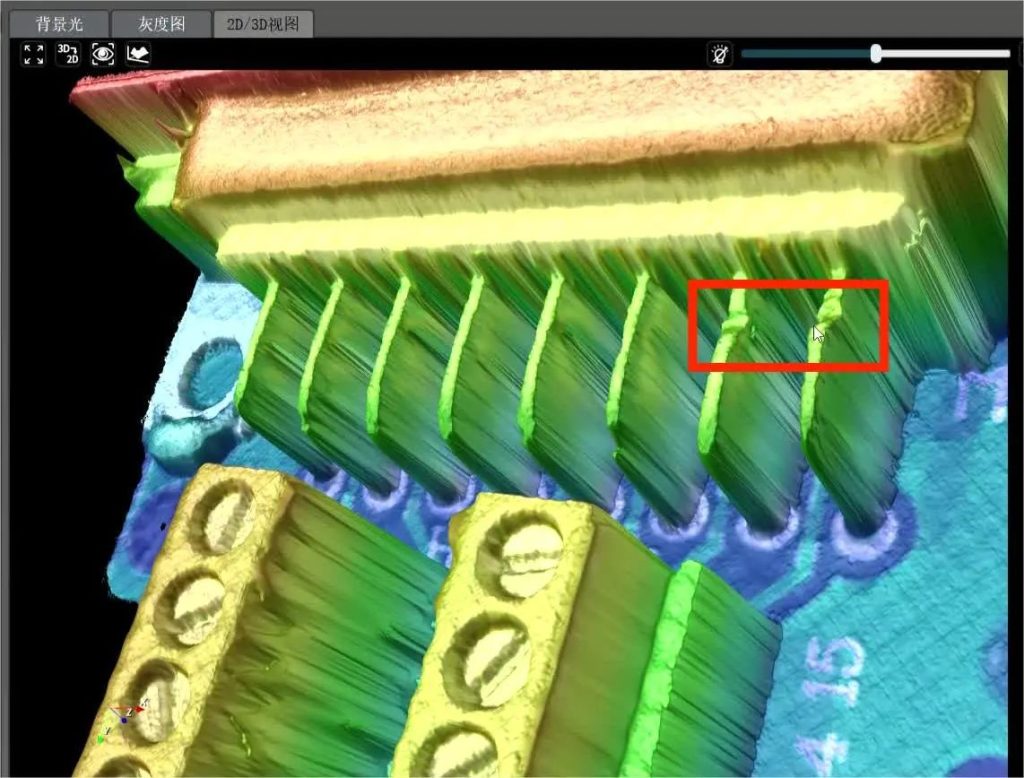

使用海伯森3D閃測傳感器HPS-DBL60對樣品進行精密測量，可以在0.73秒內獲取接插件外觀3D形貌及接插件插針2D尺寸和高度信息：

插針高度 0.592mm

橫截面積 8.4327mm

間距 2.738mm

傾斜角度 1.216°

高度 8.5614mm

斷差 5.444mm

凹坑深度 0.3075mm

孔徑 3.1914mm

通過系統對比可以發現樣品表面有明顯凹坑，判定樣品有缺陷；同時，不到1秒的耗時，極大提高了檢測效率。

Part Two 產品介紹

海伯森HPS-DBL系列，是一種2D、3D復合的高精度視覺檢測傳感器，采用投影方式向測量對象上投射出結構光圖案和不同波長的不同均勻光，并采集物體表面圖像數據信息，通過控制系統對數據進行分析處理，獲取到全視角彩色3D圖像。

01 產品優勢及特點

產品配備精密CMOS感光元件，四位一體彩色投光單元，超低畸變遠心鏡頭，并內置自研AI投光及圖像優化算法，具有檢測全方位、高精度、速度快、無檢測死角和系統簡單，易于集成等特點。

02 行業應用

可應用于各種產品外觀尺寸的2D/3D在線檢測場景中，實現3C、半導體、鋰電、金屬工件、PCB等復雜材料外觀的微米級檢測。

公司介紹

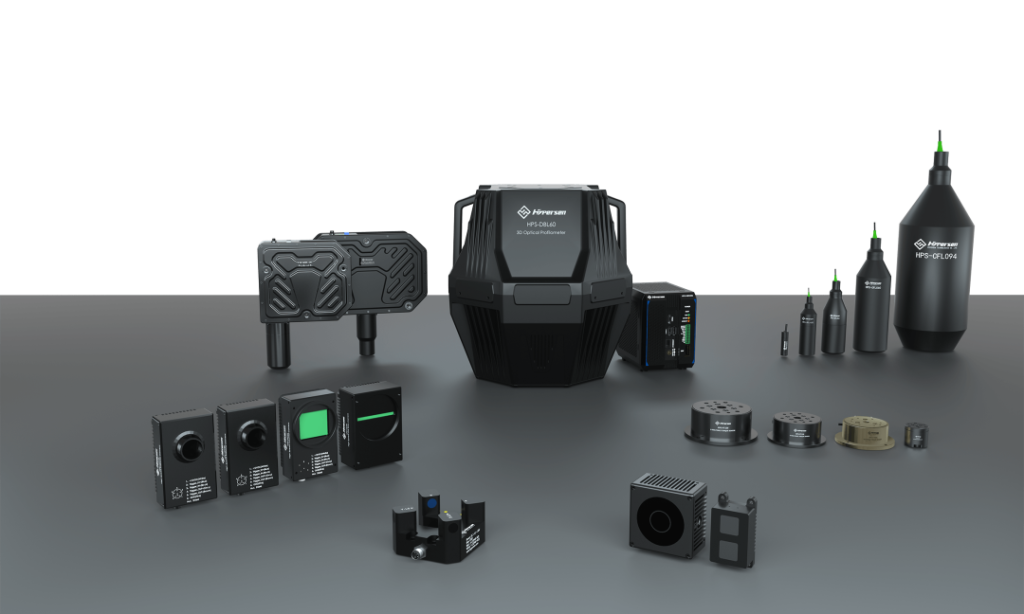

海伯森技術（深圳）有限公司是一家具備跨專業領域綜合研發實力的國產高端工業傳感器制造企業，主營產品包括3D閃測傳感器、3D線光譜共焦傳感器、點光譜共焦位移傳感器、超高速工業相機、六維力傳感器及各類激光檢測傳感器。

公司深耕先進傳感技術研發，已持續多年為海內外500強名企提供高性能、高保障的傳感器產品和優質的技術服務，助力實現智慧工業和萬物互聯。
