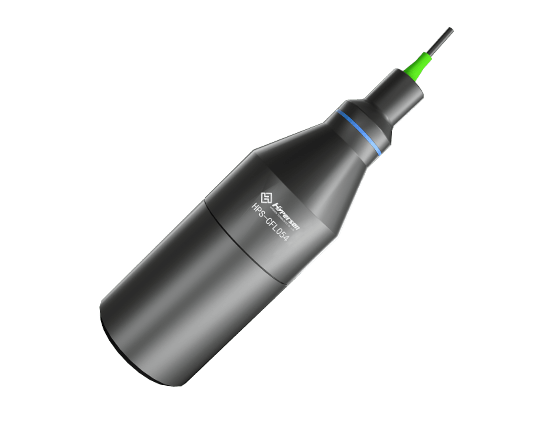

點光譜共焦位移傳感器-HPS-CFL054
產品介紹
– 大角度、小光點型光譜共焦傳感頭
– 可穩定測量金屬/陶瓷/鏡面/玻璃等各種材料
– 測量角度大，適用于各種工作形貌（深孔/斜面/弧面等）
– 堅固耐用的航空鋁材質及表面處理工藝
– 適應于高溫高壓等嚴苛的操作環境
| 型號 | HPS-CFL054 |
| 工作距離*1 | 9.83mm |
| 測量范圍 | ±1.06mm |
| 非線性誤差 | 0.35μm |
| 靜態重復精度(3σ)*2 | 0.06μm |
| 角度特性 | ±46° |
| 光點大小 | 15μm |
| 外殼防護等級 | 標配IP52，可定制IP67 |
| 工作環境溫度 | 0~+50℃ |
| 材料 | 鋁6061 |
| 傳感頭到控制器光纖長度 | 標配5m，可選購3m、10m、20m、30m光纖 |
| 重量（含默認光纖） | 約548g |

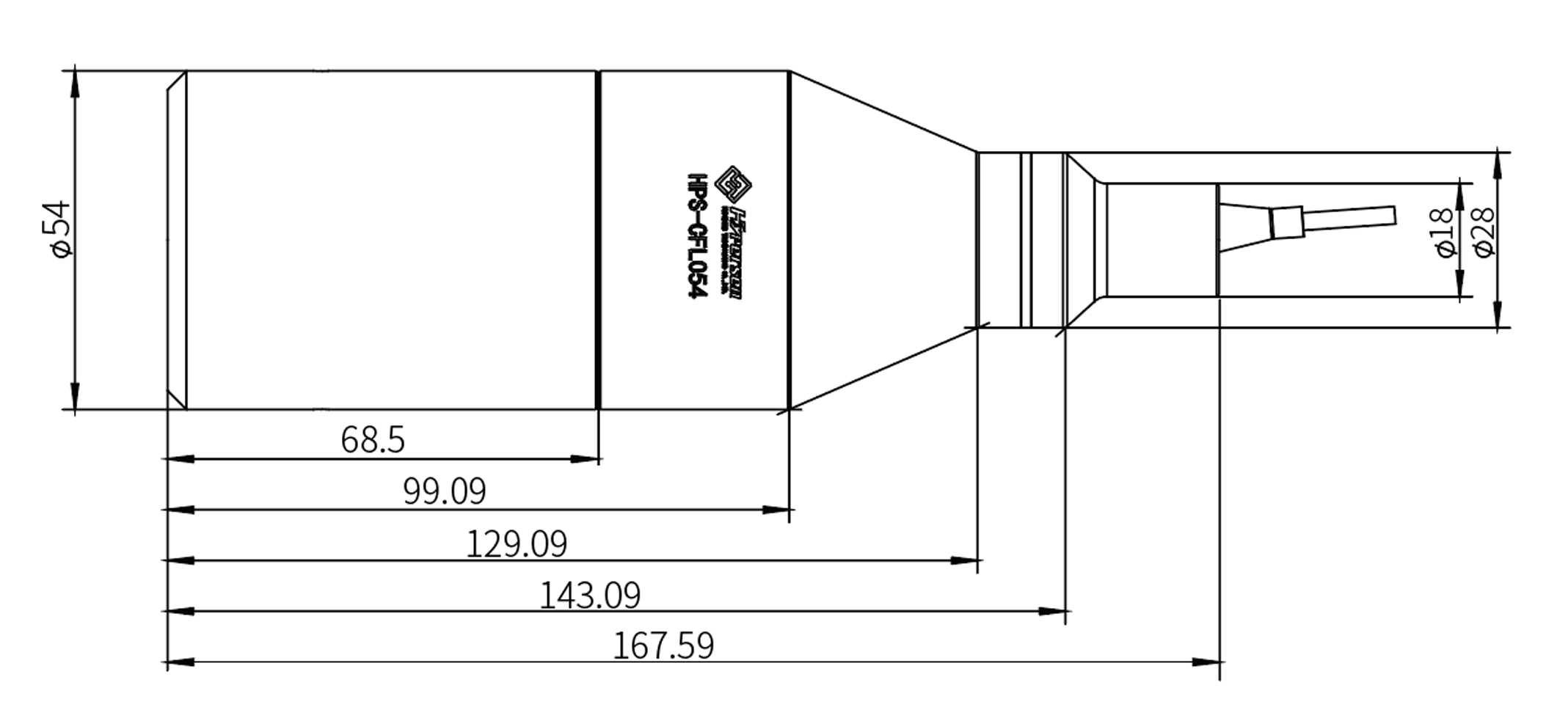

| 傳感頭外徑 | 54mm |
*1 該數值是從鏡頭結構件表面到鏡頭測量范圍的中心點的數值；
*2 該數值是在我司無塵實驗室光學平臺下測得的鎢鋼標準量塊的數值，樣本數200000，積分時間400μs、手動調光信號強度至50%，滑動平均濾波窗口大小為128，該數值為3·σ。
